SK-ER-UM

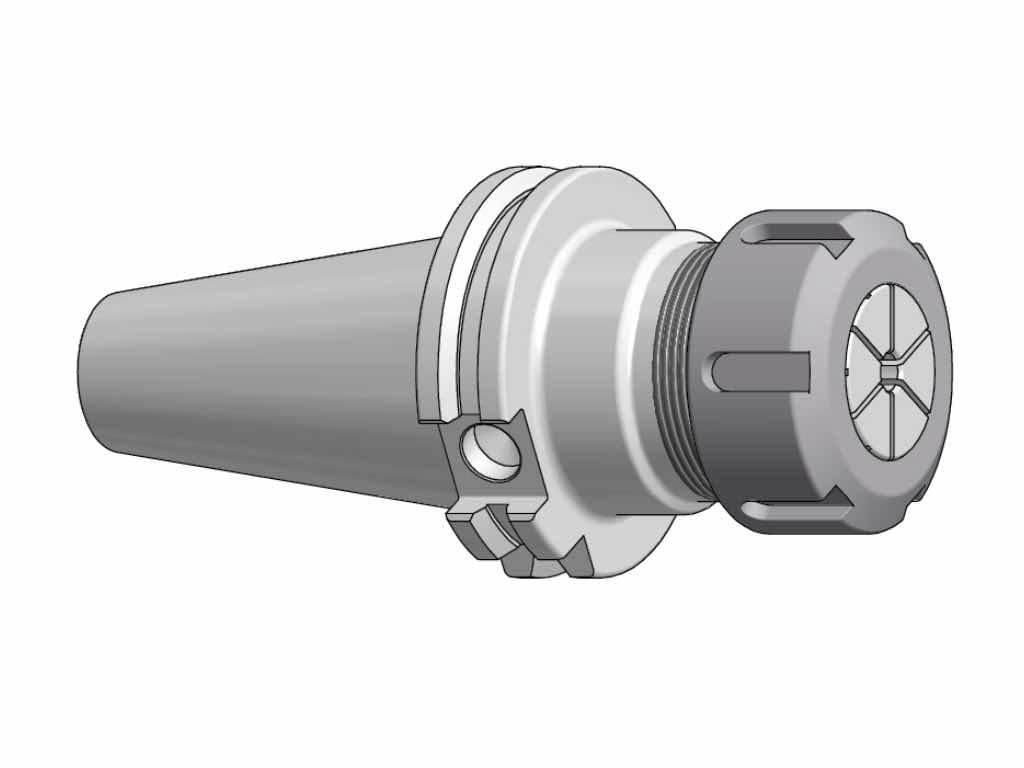

Цанговые патроны SK DIN 69871 со стандартной гайкой UM для цанг ER DIN 6499 (ISO 15488)
DIN6499; ↗≤0.003; G6.3; G2.5 [AKKO]; AD
| Артикул | Остаток | BRAND | SS | CSI | LPR | DCONNWS | DCONXWS | BD | CRKS | |
|---|---|---|---|---|---|---|---|---|---|---|
| 302.02.10 | 1 | KEMMLER | 30 | ER16 | 70.00 | 1.0 | 12.0 | 28.00 | M12 | |
| SK30-ER16UM-100 | 0 | BRIGHT TOOLS | 30 | ER16 | 100.00 | 1.0 | 12.0 | 28.00 | M12 | |
| 302.02.13 | 1 | KEMMLER | 30 | ER20 | 70.00 | 2.0 | 16.0 | 34.00 | M12 | |
| 302.02.16 | 1 | KEMMLER | 30 | ER25 | 70.00 | 1.0 | 20.0 | 42.00 | M12 | |
| 302.02.20 | 1 | KEMMLER | 30 | ER32 | 70.00 | 1.0 | 25.0 | 50.00 | M16 | |
| SK30-ER32-70 | 0 | BRIGHT TOOLS | 30 | ER32 | 70.00 | 1.0 | 25.0 | 50.00 | M12 | |
| SK30-ER32-100 | 0 | BRIGHT TOOLS | 30 | ER32 | 100.00 | 1.0 | 25.0 | 50.00 | M12 | |
| SK30-ER40-70 | 0 | BRIGHT TOOLS | 30 | ER40 | 70.00 | 1.0 | 32.0 | 50.00 | M12 | |
| DIN40 ER16 | 2 | GURKAN | 40 | ER16 | 60.00 | 1.0 | 12.0 | 28.00 | M16 | |
| SKB.40.70.ER16 | 3 | SERINEX | 40 | ER16 | 70.00 | 1.0 | 12.0 | 28.00 | M16 | |
| ASK40-ER-16-063 | 0 | AKKO | 40 | ER16 | 63.00 | 1.0 | 12.0 | 28.00 | M16 | |
| SK40 ER16-150 | 0 | ANNWAY | 40 | ER16 | 150.00 | 1.0 | 12.0 | 28.00 | M16 | |
| DIN40 ER16 160 | 15 | GURKAN | 40 | ER16 | 160.00 | 1.0 | 12.0 | 28.00 | M16 | |
| SK40-ER16UM-200 | 0 | BRIGHT TOOLS | 40 | ER16 | 200.00 | 1.0 | 12.0 | 28.00 | M16 | |
| DIN40 ER20 | 3 | GURKAN | 40 | ER20 | 70.00 | 2.0 | 16.0 | 34.00 | M16 | |
| SK40 ER20-080 | 0 | ANNWAY | 40 | ER20 | 80.00 | 2.0 | 16.0 | 34.00 | M16 | |
| DIN40 ER20 100 | 22 | GURKAN | 40 | ER20 | 100.00 | 2.0 | 16.0 | 34.00 | M16 | |
| SK40 ER20-100 | 0 | ANNWAY | 40 | ER20 | 100.00 | 2.0 | 16.0 | 34.00 | M16 | |
| SK40 ER20-150 | 0 | ANNWAY | 40 | ER16 | 150.00 | 1.0 | 12.0 | 28.00 | M16 | |
| SK40-ER20UM-200 | 0 | BRIGHT TOOLS | 40 | ER20 | 200.00 | 2.0 | 16.0 | 34.00 | M16 | |
| DIN40 ER25 | 1 | GURKAN | 40 | ER25 | 70.00 | 1.0 | 20.0 | 42.00 | M16 | |
| ASK40-ER-25-060 | 2 | AKKO | 40 | ER25 | 60.00 | 1.0 | 20.0 | 42.00 | M16 | |
| DIN40 ER25 100 | 3 | GURKAN | 40 | ER25 | 100.00 | 1.0 | 20.0 | 42.00 | M16 | |
| SKB.40.100.ER25 | 2 | SERINEX | 40 | ER25 | 100.00 | 1.0 | 20.0 | 42.00 | M16 | |
| ASK40-ER-25-100 | 0 | AKKO | 40 | ER25 | 100.00 | 1.0 | 20.0 | 42.00 | M16 | |
| SK40 ER25-150 | 0 | ANNWAY | 40 | ER25 | 150.00 | 1.0 | 20.0 | 42.00 | M16 | |
| SK40-ER25-200 | 0 | BRIGHT TOOLS | 40 | ER25 | 200.00 | 1.0 | 20.0 | 42.00 | M16 | |
| SKB.40.70.ER32 | 7 | SERINEX | 40 | ER32 | 70.00 | 1.0 | 25.0 | 50.00 | M16 | |
| 402.02.20 | 12 | KEMMLER | 40 | ER32 | 70.00 | 1.0 | 25.0 | 50.00 | M16 | |
| ASK40-ER-32-070 | 0 | AKKO | 40 | ER32 | 70.00 | 1.0 | 25.0 | 50.00 | M16 | |
| DIN40 ER32 100 | 2 | GURKAN | 40 | ER32 | 100.00 | 1.0 | 25.0 | 50.00 | M16 | |
| ASK40-ER-32-100 | 0 | AKKO | 40 | ER32 | 100.00 | 1.0 | 25.0 | 50.00 | M16 | |
| ASK40-ER-32-160 | 0 | AKKO | 40 | ER32 | 160.00 | 1.0 | 25.0 | 50.00 | M16 | |
| SK40-ER32-200 | 0 | BRIGHT TOOLS | 40 | ER32 | 200.00 | 1.0 | 25.0 | 50.00 | M16 | |
| DIN40 ER40 | 2 | GURKAN | 40 | ER40 | 70.00 | 1.0 | 32.0 | 63.00 | M16 | |
| ASK40-ER-40-080 | 0 | AKKO | 40 | ER40 | 80.00 | 1.0 | 32.0 | 63.00 | M16 | |
| ASK40-ER-40-100 | 0 | AKKO | 40 | ER40 | 100.00 | 1.0 | 32.0 | 63.00 | M16 | |
| ASK40-ER-40-160 | 0 | AKKO | 40 | ER40 | 160.00 | 1.0 | 32.0 | 63.00 | M16 | |
| SK40-ER40-200 | 0 | BRIGHT TOOLS | 40 | ER40 | 200.00 | 1.0 | 32.0 | 63.00 | M16 | |
| SK50-ER16UM-70 | 0 | BRIGHT TOOLS | 50 | ER16 | 70.00 | 1.0 | 12.0 | 28.00 | M24 | |
| SK50 ER16-100 | 0 | ANNWAY | 50 | ER16 | 100.00 | 1.0 | 12.0 | 28.00 | M24 | |
| SK50 ER16-150 | 0 | ANNWAY | 50 | ER16 | 150.00 | 1.0 | 12.0 | 28.00 | M24 | |
| SK50-ER16UM-200 | 0 | BRIGHT TOOLS | 50 | ER16 | 200.00 | 1.0 | 12.0 | 28.00 | M24 | |
| SK50-ER20UM-70 | 0 | BRIGHT TOOLS | 50 | ER20 | 70.00 | 2.0 | 16.0 | 34.00 | M24 | |
| SK50-ER20UM-100 | 0 | BRIGHT TOOLS | 50 | ER20 | 100.00 | 2.0 | 16.0 | 34.00 | M24 | |
| SK50-ER20UM-160 | 0 | BRIGHT TOOLS | 50 | ER20 | 160.00 | 2.0 | 16.0 | 34.00 | M24 | |
| SK50-ER20UM-200 | 0 | BRIGHT TOOLS | 50 | ER20 | 200.00 | 2.0 | 16.0 | 34.00 | M24 | |
| SK50-ER25-60 | 0 | BRIGHT TOOLS | 50 | ER25 | 60.00 | 1.0 | 20.0 | 42.00 | M24 | |
| SK50 ER32-100 | 0 | ANNWAY | 50 | ER25 | 100.00 | 1.0 | 20.0 | 42.00 | M24 | |
| SK50 ER32-150 | 0 | ANNWAY | 50 | ER25 | 150.00 | 1.0 | 20.0 | 42.00 | M24 | |
| SK50-ER25-200 | 0 | BRIGHT TOOLS | 50 | ER25 | 200.00 | 1.0 | 20.0 | 42.00 | M24 | |
| SK50-ER32-70 | 0 | BRIGHT TOOLS | 50 | ER32 | 70.00 | 1.0 | 25.0 | 50.00 | M24 | |
| SK50 ER40-100 | 0 | ANNWAY | 50 | ER32 | 100.00 | 1.0 | 25.0 | 50.00 | M24 | |
| SK50 ER40-150 | 0 | ANNWAY | 50 | ER32 | 150.00 | 1.0 | 25.0 | 50.00 | M24 | |
| SK50-ER32-200 | 0 | BRIGHT TOOLS | 50 | ER32 | 200.00 | 1.0 | 25.0 | 50.00 | M24 | |
| SK50-ER40-80 | 0 | BRIGHT TOOLS | 50 | ER40 | 80.00 | 1.0 | 32.0 | 63.00 | M24 | |
| SK50-ER40-100 | 0 | BRIGHT TOOLS | 50 | ER40 | 100.00 | 1.0 | 32.0 | 63.00 | M24 | |
| DIN50 ER40 | 2 | GURKAN | 50 | ER40 | 100.00 | 1.0 | 32.0 | 63.00 | M24 | |
| SK50-ER40-160 | 0 | BRIGHT TOOLS | 50 | ER40 | 160.00 | 1.0 | 32.0 | 63.00 | M24 | |
| SK50-ER40-200 | 0 | BRIGHT TOOLS | 50 | ER40 | 200.00 | 1.0 | 32.0 | 63.00 | M24 | |
| SK50-ER50-100 | 0 | BRIGHT TOOLS | 50 | ER50 | 100.00 | 6.0 | 34.0 | 100.00 | M24 |
Количество в упаковке : 1
Оправки на конусе SK по стандарту DIN 69871 предназначены для фиксации сверл и фрез с цилиндрических хвостовиком на фрезерных станках с ЧПУ. Патрон работает в паре с цангами ER, которые затягиваются гайкой типа UM. В отличие от обычных шестигранников, данная гайка имеет характерные шлицевые пазы под крюковый ключ — это позволяет передать инструменту максимальное усилие зажима.
Цанговый патрон SK - ER и его особенности:
- Точность: биение не превышает 0,003 мм.
- Высокие обороты: балансировка класса G2.5 (до 25 000 об/мин) позволяет работать на больших скоростях с меньшей вибрацией.
- Охлаждение: форма AD обеспечивает сквозную подачу СОЖ через корпус патрона.
- Гайка: стандартная гайка UM
- Конус: SK (соотношение 7:24)
Обратите внимание: цанги, ключ и штревель в комплект не входят и подбираются отдельно.
Конус SK (DIN 69871)
Инструментальные оправки с конусом SK - это общепризнанный стандарт (DIN 69871) для фрезерных станков с ЧПУ, оснащенных системой автоматической смены инструмента (АСИ). Конусность 7:24 гарантирует безупречную посадку в шпинделе и стабильность при высоких радиальных нагрузках, а специальная V-образная канавка на фланце позволяет манипулятору станка быстро и надежно захватывать оправку. Зажим инструмента в шпинделе осуществляется с помощью штревеля (тягового винта), который вкручивается в торец конуса. Пазы разной глубины исключают ошибки при смене инструмента, сохраняя точность позиционирования.
Популярные типоразмеры:
- SK30 — для легких и компактных станков
- SK40 — наиболее распространенный стандарт для универсальных фрезерных операций.
- SK50 — для тяжелой промышленности и обработки крупногабаритных деталей.
Несмотря на конусность 7:24 оправки SK и японские BT MAS 403 не являются взаимозаменяемыми.
